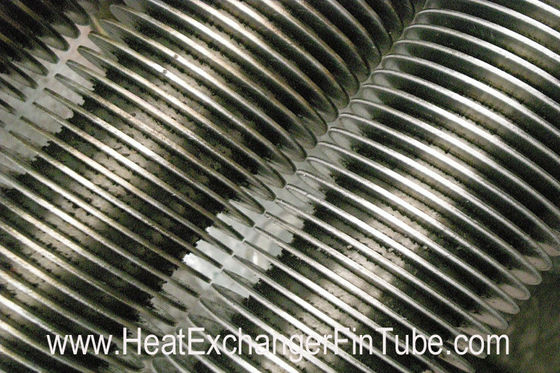

SS409 / SS410 spiral finli boru, Eşanjörlü katı ve tırtıklı boru boru şekilli boru

SS409 / SS410 spiral finli boru, Eşanjörlü katı ve tırtıklı boru boru şekilli boru

  • SS409 / SS410 spiral finli boru, Eşanjörlü katı ve tırtıklı boru boru şekilli boru
SS409 / SS410 spiral finli boru, Eşanjörlü katı ve tırtıklı boru boru şekilli boru
Ürün ayrıntıları:
Menşe yeri: China.Imported malzemeler kullanılabilir.
Marka adı: Reliance
Sertifika: CE,ISO...
Model numarası: HFW
Ödeme & teslimat koşulları:
Min sipariş miktarı: N/A
Fiyat: N/A
Ambalaj bilgileri: (1) su geçirmez çelik çerçeve bundle paketi; (2)Çelik çerçeve dava şapkalı her iki ucu ile plywoods
Teslim süresi: Siparişin takibi üzerine 1 ay içinde eski iş.
Ödeme koşulları: T / T, L / C
Yetenek temini: 40 Ton etrafında günlük kapasitesi
İletişim
Detaylı ürün tanımı
Compamy Tipi: Üretici, İthalatçı ve ihracatçı Fin tüp tip: Yüksek frekans kaynaklı fin tüpü veya HF Kaynak teli borusu
Fins Tipi: Katı / Düz, Dişli, Radyal Köken: Çin
En yakın Liman: Şangay Limanı, Çin Son Alıcı: Jan, 2015'te Japonya'dan
Aksesuarlar: Arayüz Yüzükleri
Vurgulamak:

sarmal fin tüpü

,

sarmal finli tüp

Fin malzemelerin SS409 / SS410, TP304 / TP304L, spiral fin tüp ısıtıcısı, katı ve tırtıklı finlerin üzerine kaynak yapılır
ASTM A240 / A240M: Basınçlı Kaplar ve Genel Uygulamalar için Krom ve Krom Nikel Paslanmaz Çelik Levha, Tabaka ve Şerit

Hızlı Detay:

Yüksek Frekans Direnci Kaynaklı Helisel Çelik Fin Tüpleri kazanın baca gazı kaynaklı atık ısının geri kazanılmasında yaygın olarak kullanılmaktadır.

Genel HF kaynak üretim kapasitesi

HF kaynak teli borusunun genel özellikleri

Kaynak Tesisi: 4 finiş makinesi;
Günlük 40 tona kadar üretim kapasitesi;
HFW Kalça tipi: düz düz ve tırtıklı.

Tüp OD: 19mm min.
Boru Uzunluğu: Maksimum 18 metre
Fin Yüksekliği: 32 mm max.
Kalınlık Kalınlığı: 0.8mm min
Fin Eğimi: min. Düz palet için 4 mm ve tırtıklı palet için 3.3 mm.


Açıklama:

Genel Üretim Süreci: Kanatçık şeridi sürekli olarak kaynak edilmekte ve cilalanmış çıplak bir boru üzerinde spiral olarak sarılmaktadır. Boru ve kanatlar yüksek frekans dirençli kaynak tekniği ile birbirine yapıştırılmıştır.

Hem düz hem de tırtıklı sarmal kaynaklı çelik kanatlı boru üretiyoruz. Ve ayrıca, tüm spiral kaynak tüpleri, fin tüplerinin ortasında veya ucunda bükülebilir, buna Hairpin tüpleri diyoruz.


Masif sarmal kaynaklı fin tüpler için ek hizmetler:

  1. Yüksek frekans kaynak makinesi çıkış güç kaynağı: 200KW veya 300KW
  2. Yüksek Frekans Dayanıklılığı Kaynaklı Spiral Fin Borusu kalitesi çıplak boru ve fin malzemelerinin arasındaki mekanik bağlanmayı doğrulamak için hidrostatik veya pnömatik testler ve gerilme testleriyle garanti altına alınmıştır.
  3. Kabul kriterleri: BOYUTLAR, TOLERANSLAR VE YÜKSEK FREKANS DİRENCİNE DAYANIKLILIK FİŞİNİN TESTLERİ veya müşterilerin teslim şartları (TDC) için ULUSLARARASI STANDART.
  4. Görsel kontrol: kaynak yapılmamış parmak parçaları, parlatma sonrası parmak hasarı, bakır kirliliği, gözyaşları, sargı vb.
  5. Boyutsal kontrol: fin yüksekliği, kanatçık aralığı, kanat eğimi, kanat kıvrımlılığı, kanatlı ve kanatsız bölümün uzunluğu vs ...
  6. Eğilme kontrolü: ovalite, kalınlık ve alan azaltma.
  7. Kaplama: suda çözünür tablet formunda dışındaki Kırmızı oksit çinko fosfat astar ve iç uçucu korozyon inhibitörü (VCI).
  8. Fin son bitirme: Eğim (30 ~ 35 derece)
  9. Teslimat durumu: Boru uçları kare şeklinde kesilmiş, serbest çapaklar, içten kurutulmuş ve hava üflenmiş temizlenmiş, helezonik kaynaklı boruların her iki ucunda harici olarak vernik kaplanmıştır. Kurutucular, kıtasal taşımacılık için de her paketin içine konur.
  10. Dokümantasyon, QAP, WPS, PQR ve WPQ, hammadde fabrikası sertifikaları, muayene ve test numuneleri sonuçlarını ve üreticinin garanti sertifikasını içerecektir.


Uygulamalar:

Yüksek Frekans Direnci Kaynaklı Helezonik Fin Boruları, ateşlenmiş ısıtıcılar, ısı eşanjörleri, kazanlar, ekonomizörler, ön ısıtıcılar, soğutucular, ısı boruları, ısıtıcılar vb. Gibi alanlarda yaygın olarak kullanılır.

Özellikler:

Çok çeşitli fin ve boru malzemeleri kombinasyonları mevcut olabilir.

Öğeler Genel Materyaller Popüler ASTM Malzemeleri
Çekirdek Boru Malzemesi

Karbon Çelik, Alaşımlı Çelik, Isıya Dayanıklı Çelik,
Paslanmaz çelik vb.

C08Ni9, 00Cr17Ni14Mo2, SA106B, SA106C, SA192, SA179,
SA178, SA214, SA210-A1, SA210-C, TP304 / 304L / 304H, TP409 / 410, TP316 / 316L, TP321 / 321L, TP347H, T11, T22, T91 vb.

Kanatçık Malzemesi

Karbon Çelik, Alaşımlı Çelik, Isıya Dayanıklı Çelik,
Paslanmaz çelik vb.

Q235-BF, 08F, 08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS, A1008-B, SPHC, SPCC, TP304 / 304L, TP316 / 316L, TP321 / 321L, vb.


Boyutlar Veri Formatı.

Katı Helisel Çelik Fin Boruları Üretim Yeri

Katı parmaklar (mm)

Tırtıllı kanatçıklar

Min

maksimum

Min

maksimum

Boru OD (mm)

19

219

19

219

Fin Yüksekliği (mm)

8

26

8

32

Kalınlık Kalınlığı (mm)

0.8

2.8

1

1.6

Yüzgeçler Yoğunluk (mm)

4 (250FPM)

20

3,3 (303FPM)

20

Boru Uzunluğu (mm)

N / A

18000

N / A

18000

İlave arz aralığı:
(1) 2 borunun birleşimi için boru dövme işlemi.
(2) Arayüz halkaları (malzeme: çelik) mevcuttur.
(3) Bir taraf düz düz yüzdür ve diğeri tırtıklı finler, aynı tüp üzerinde 2 fin türdür.



Rekabet avantajı:

  1. Biz 40 ton civarında yaklaşık 4 ERW yüksek Frekans kaynak cezalandırma hatları, günlük üretim kapasitesi de dahil olmak üzere 10.000 metrekare atölye var;
  2. Yüksek Frekanslı Kaynak Spiral Çelik Tüpleri için kalite güvence planımız. (2.1) Hem düz borular hem de yüzgeçler için hammadde kontrolü. (2.2) Raporlarla proses kontrolünde, WPS, PQR ve WPQ; Tahribatsız muayene ve gerilme testi vb. (2.3) Raporlarla nihai muayene kontrolü (Görsel ve boyutsal kontrol vs ...).
  3. Yüksek Frekans Dayanıklılığı Kaynaklı Fin Borusu verimliliği sağlamak için maksimum yüzey alanı için bütünleşik olarak uzatılmıştır. Yüksek frekanslı kaynak teli borusunun ısı transfer oranı diğer düz tüplerden yaklaşık 8 ila 9 kat daha fazladır.
  4. Bu Kaynaklı Helisel Fin Tüpleri, ısı temas direncini ve kayıplarını ortadan kaldıran tekil bir entegral birimdir. Genellikle, leke çelik paletlerde 800 dereceye kadar tüp tarafı sıcaklık; 475 dereceye kadar dayanabilen düşük karbonlu çelikler en yaygın tercihtir.
