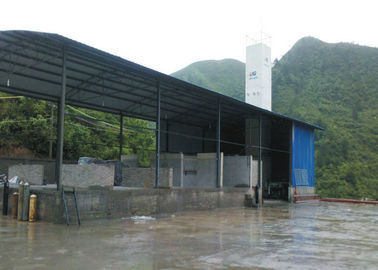

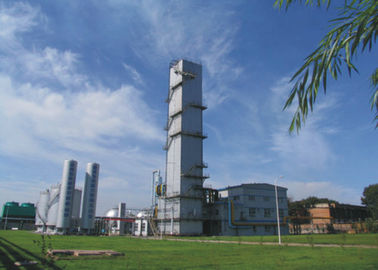

Düşük Basınçlı Çelik Kriyojenik Hava Ayırma Tesisi 2800kw Oksijen Üretimi İçin

Düşük Basınçlı Çelik Kriyojenik Hava Ayırma Tesisi 2800kw Oksijen Üretimi İçin

    • Low Pressure Steel Cryogenic Air Separation Plant 2800kw For Oxygen Production
    • Low Pressure Steel Cryogenic Air Separation Plant 2800kw For Oxygen Production
  • Low Pressure Steel Cryogenic Air Separation Plant 2800kw For Oxygen Production

    Ürün ayrıntıları:

    Menşe yeri: Zhejiang, Çin (anakara)
    Marka adı: UIG
    Sertifika: ISO 9001:2000
    Model numarası: KDO, KDN, KDON, KLN, KZO

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 Set
    Fiyat: Negotiation
    Ambalaj bilgileri: Deniz ambalaj layık
    Teslim süresi: 120 gün
    Ödeme koşulları: T/T, L/C
    Yetenek temini: 2-3 Başına Ay Setleri
    Şimdi başvurun
    Detaylı ürün tanımı
    Gox saflığı: ≥99.7 Çalışma basıncı: 1.2Mpa | 1Mpa
    Güç: 76-2800 KW Ürün adı: kriyojenik bir hava ayırma ünitesi
    Üretim kapasitesi: 50-3000 m3 / saat Gerilim: 380v, 10000V

    Düşük Basınçlı Çelik Kriyojenik Hava Ayırma Tesisi 2800kw Oksijen Üretimi İçin

    Hızlı Ayrıntılar:

    Durum: Yeni

    Menşe Yeri: Çin (Anakara)

    Markası: UIG

    Model numarası: KDO, KDN, KDON, KLN, KZO SERİSİ

    Üretim kapasitesi: 50-3000 m3 / saat

    Güç: 76-2800 KW

    Voltaj: 380v, 10000V

    Sertifikasyon: ISO 9001: 2000

    Garanti: 1 yıl

    Yaşam: Doğru bakım ile 20 yıl

    Satış sonrası servis sağlandı: Mühendisleri denizaşırı tesislere servis yapabilir

    Kullanımı: Endüstriyel ve tıbbi (oksijen, sıvı oksijen, azot, sıvı azot)

    UIG Hava ayırma tesisleri, aşağıda özetlenen çok çeşitli kapasite ve ürünler için tasarlanmıştır: OXYGEN% 99.7 VE NİTROJEN% 99.999 İÇİN,

    Özellikler:

    İki sıkıştırma yöntemi:

    1) İç sıkıştırma havası ayırma tesisleri:

    Hava Basınçlı Ön Soğutma-Arıtıcı-Doğrultma-kalp değiştirici (düşük basınçlı sıvı) -Sıvı oksijen pompası (basınçlı sıvı oksijen) -oksijen buharlaştırıcı - oksijen tüpleri

    2) Harici sıkıştırma havası ayırma tesisleri:

    Hava Sıkıştırmalı-Ön soğutma-Arıtıcı-Rektifikasyon-kalp değiştirici (düşük basınçlı gaz) -oksijen depolama-oksijen kompresörü (basınçlı oksijen) -oksijen tüpleri

    İç sıkıştırmanın temel teknik özellikleri

    Model içerikleri

    KZON-

    50/50

    KZON-

    80/80

    KZON-

    100/100

    KDON-

    180-20

    KDON-

    300-50

    KDON-

    350-80

    KDON-

    500-150

    KDON-

    800-200

    KDON-

    1000-300

    Gox akışı

    Nm³ / saat

    50

    80

    100

    180

    300

    350

    500

    800

    100

    Gox saflığı

    % ( 02 )

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    ≥99.7

    Gan akışı

    Nm³ / saat

    50

    80

    100

    20

    50

    80

    150

    200

    300

    Gan saflığı

    Ppm ( 02 )

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    İşletme

    basınç

    mpa

    1.2

    1.2

    1.2

    1

    1

    1

    1

    1

    1

    Çalışma zamanı

    saat

    ≤12

    ≤12

    ≤12

    ≤10

    ≤10

    ≤8

    ≤8

    ≤8

    ≤8

    İşletme

    dönem

    yıl

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥2

    ≥2

    ≥2

    Sıvı pompalı oksijen doldurma (veya güçlendirici).

    Fabrika normal sıcaklık moleküler elek adsorpsiyonu, orta basınç yükseltici genleşme reflü akımı kullanır.

    Ham hava atmosfere çekilir, toz ve mekanik safsızlıkların giderilmesi için filtre boyunca gider, daha sonra tek kademeli vidalı kompresör vasıtasıyla son aşamalı soğutucu, hava ön soğutma sistemi vasıtasıyla belirli bir dereceye kadar sıkıştırılır, hava yaklaşık olarak soğutulur. 8 ℃. Su ayırdıktan sonra nem, su ayırıcıda ayrılır ve daha sonra nem, CO2, C2H2 ve hidrojen dioksit uzaklaştırmak için temizleyiciye gider.

    Ardından havanın büyük bir kısmı ana ısı eşanjörüne girer ve doymuş sıcaklığa soğutulur. ve alt sütunun alt kısmına kısmen sıvılaştırılmıştır; havanın bir başka kısmı iki kademeli sıkıştırma güçlendirici yoluyla belirli bir dereceye kadar sıkıştırılır, son aşama soğutucusu oksijenli ısı eşanjörüne girer ve doymuş sıcaklığa yakın olacak şekilde soğutulur, daha sonra gaz aşağıya doğru gider. Düşük sütun ön damıtma ile sütunun altından zenginleştirilmiş oksijenli sıvı hava alabilirsiniz. Alt soğutucuda soğutulduktan sonra, sıkıştırıldıktan sonra, düzeltme için geri akış sıvısı olarak üst sütunun orta kısmına gider. WN, alt sütunun tepesinden elde edilir, yoğunlaştırıcı-buharlaştırıcı ile yoğunlaştırıldıktan sonra, WN'nin bir kısmı, alt sütun için düzeltme reflü sıvısı olarak kullanılır; alt soğutucuda soğutulduktan sonra ve kısılmadan sonra başka bir parça, rektifikasyon reflü sıvısı olarak üst sütunun tepesine gider. Saf sıvı oksijen üst sütunun tabanından elde edilir ve yoğunlaştırıcı-buharlaştırıcı ile yoğunlaştırılır. Sıvı oksijen soğutulduktan sonra alttan soğutucuya indirilir ve daha sonra LOX pompasına giderek basınç altına alınır. O2 ısı eşanjöründe buharlaştırılır ve normal sıcaklığa kadar ısıtılır ve daha sonra silindirlerin doldurulması için doğrudan oksijen dolum rampasına gider.

    Üst kolonun üst kısmındaki WN, ana ısı eşanjörünün ower kısmı olan alt soğutucuya giderek belirli bir sıcaklığa ısıtılacaktır. Daha sonra soğuk oluşturmak için genleşme türbine gider ve alt soğutucuya ve ana ısı eşanjörüne tekrar geri dönerek normal sıcaklığa ısıtılır. Bir kısmı rejenere gaz kaynağı olarak arıtıcıya geçer ve bir kısmı kısmen havalandırılır.

    Harici sıkıştırmanın temel teknik özellikleri

    Model içerikleri

    KDON-

    80/200

    KDON-

    180/500

    KDON-

    350/800

    KDON-

    550-1000

    KDON-

    750-1500

    KDON-

    1000-2000

    KDON-

    1500-3000

    KDON-

    3000-3000

    Gox akışı

    Nm³ / saat

    80

    180

    350

    550

    750

    1000

    1500

    3000

    Gox saflığı

    % ( 02 )

    99.7

    99.7

    99.7

    99.7

    99.7

    99.7

    99.7

    99.7

    Gan akışı

    Nm³ / saat

    200

    500

    800

    1000

    1500

    2000

    3000

    3000

    Gan saflığı

    Ppm ( 02 )

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    ≤10

    İşletme

    basınç

    mpa

    0.65

    0.63

    0.62

    0.6

    0.58

    0.58

    0,56

    0,56

    Çalışma zamanı

    saat

    ≤18

    ≤18

    ≤18

    ≤18

    ≤18

    ≤18

    ≤20

    ≤20

    İşletme

    dönem

    yıl

    ≥1

    ≥1

    ≥1

    ≥1

    ≥1

    ≥2

    ≥2

    ≥2

    Oksijen kompresörü ile oksijen doldurma (veya güçlendirici) .

    Açıklama:

    • Dış sıkıştırmalı hava ayırma tesisi:

    Hava sıkıştırmalı ön soğutma-Arıtma-Doğrultma-ısı eşanjörü (düşük basınçlı gaz) -oksijen depolama-oksijen kompresörü (basınçlı oksijen) -oksijen silindirleri veya Boru Hattı kaynağı.

    • Bu hava ayırma tesisinin temel konfigürasyonu:

    (1) Hava kompresörü (Yağ yağlama vidası tipi veya yağsız tip) 1 set

    (2) Hava ön soğutma birimi (kapalı çerçeve yapısı) 1 set

    (3) Moleküler elek arıtma sistemi 1 set

    (4) Rektifikasyon sütun sistemi (Soğuk Kutu) 1 set

    (5) Turbo genişletici 1 set

    6) oksijen deposu 1set

    7) oksijen kompresörü 1set

    8) Aletler ve elektrik sistemi 1 set

    • Uzun süredir emniyetli çalışması amacıyla yoğunlaştırıcı-buharlaştırıcıdaki belirli sıvılar düzenli olarak kolondan çıkarılır, böylece asetilen için hidrokarbon birikiminden kaçınılabilir.

    Uygulamalar:

    Birçok ülkeye (Rusya, Kazakistan, Tacikistan, Hindistan, Bangladeş, Tayland, Filipinler, Kuzey Kore, Moğolistan, Ekvator Ginesi, Botsvana, Zambiya, Angola, Tanzanya) tedarik yaptık.

    Rekabet avantajı:

    Yüksek güvenilirlik. Düşük basınç işlemi. Düşük güç tüketimi. Kısa sürede teslimat. İyi hizmet.
